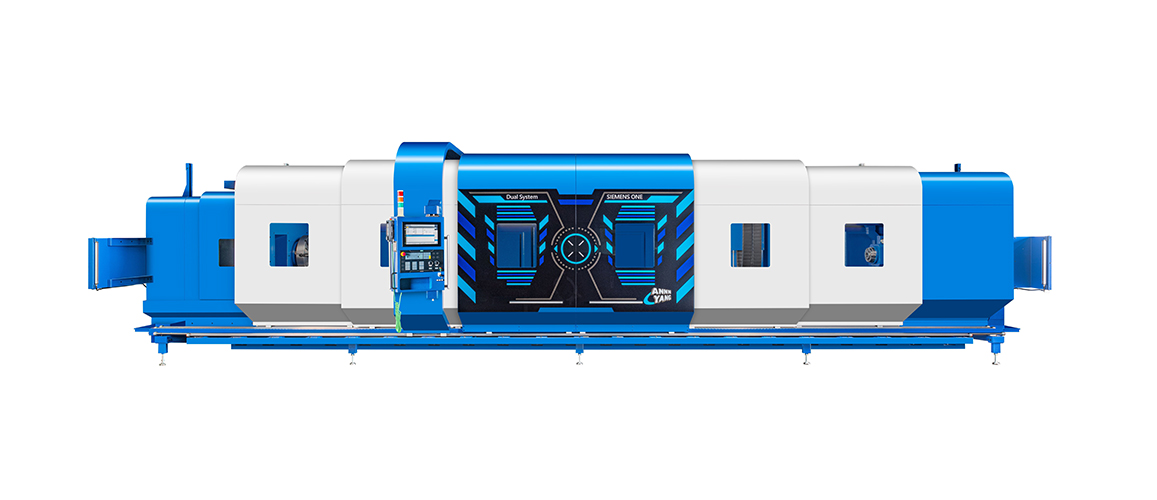

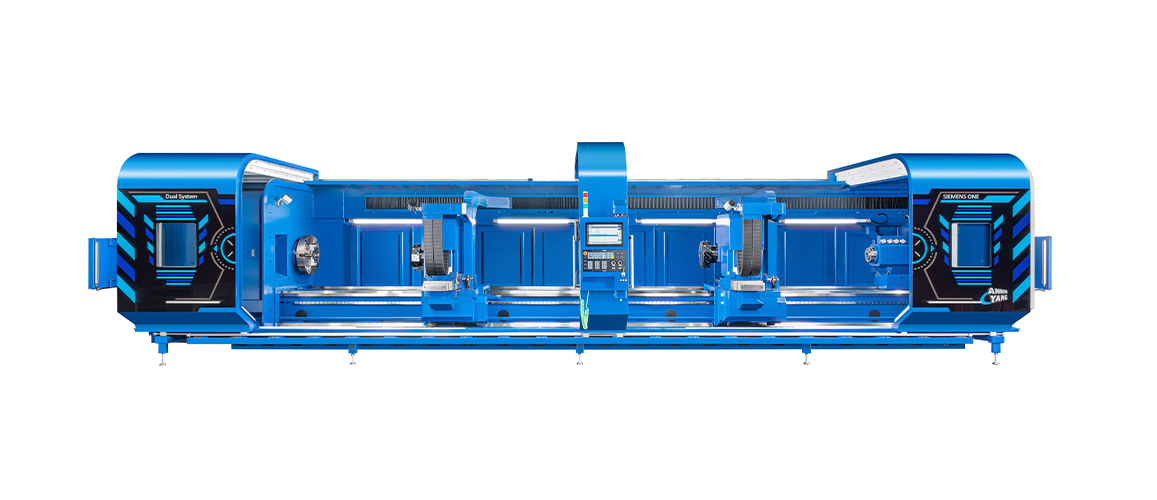

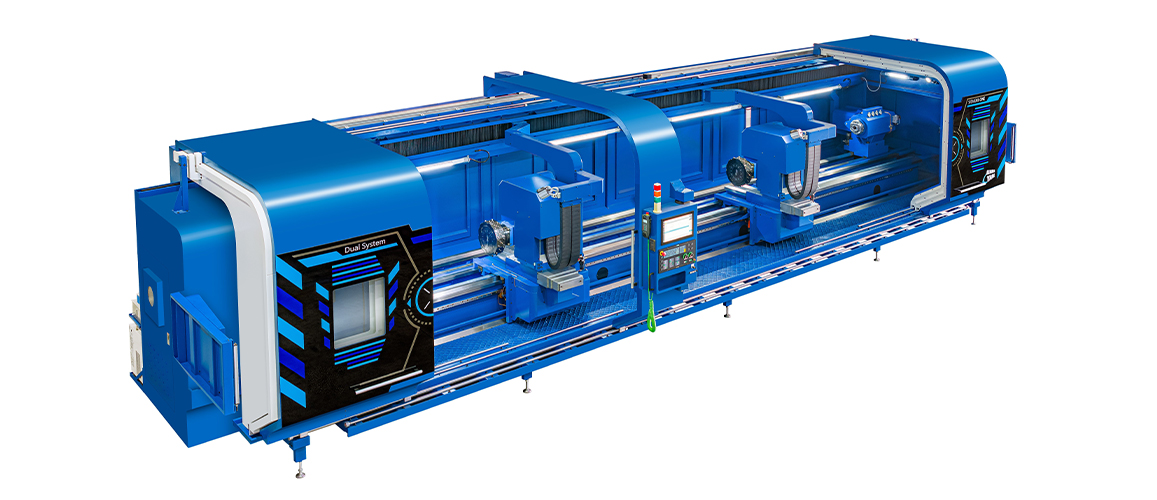

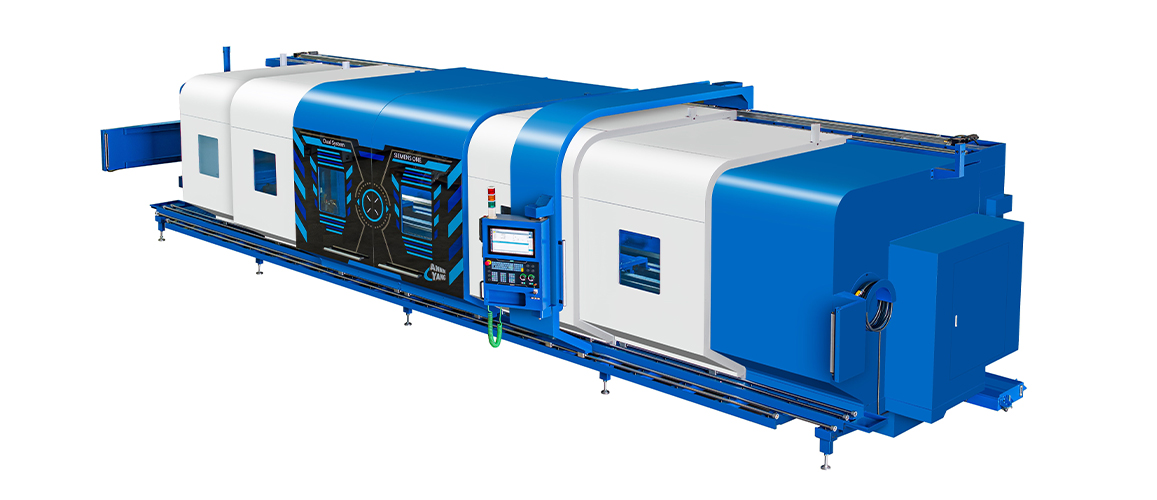

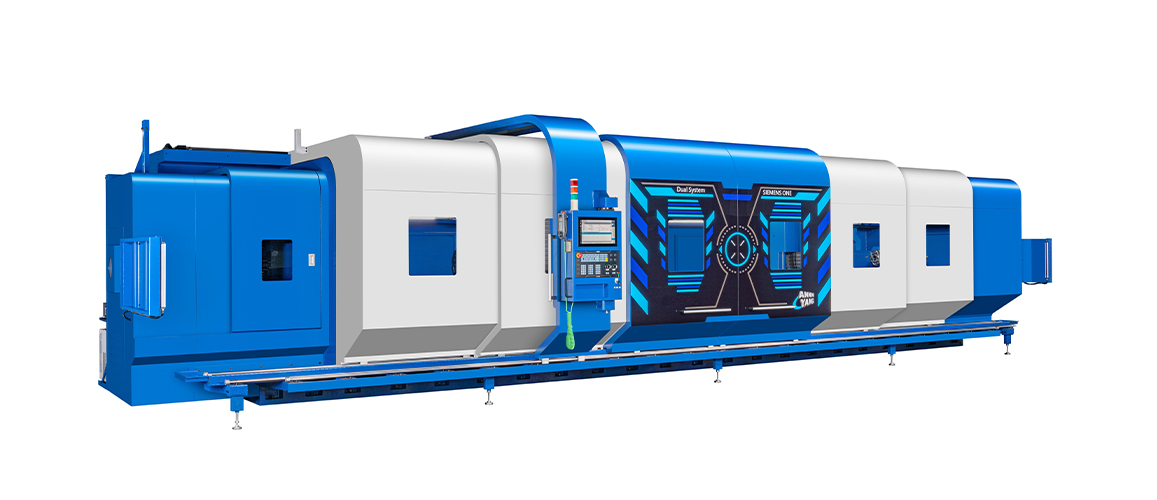

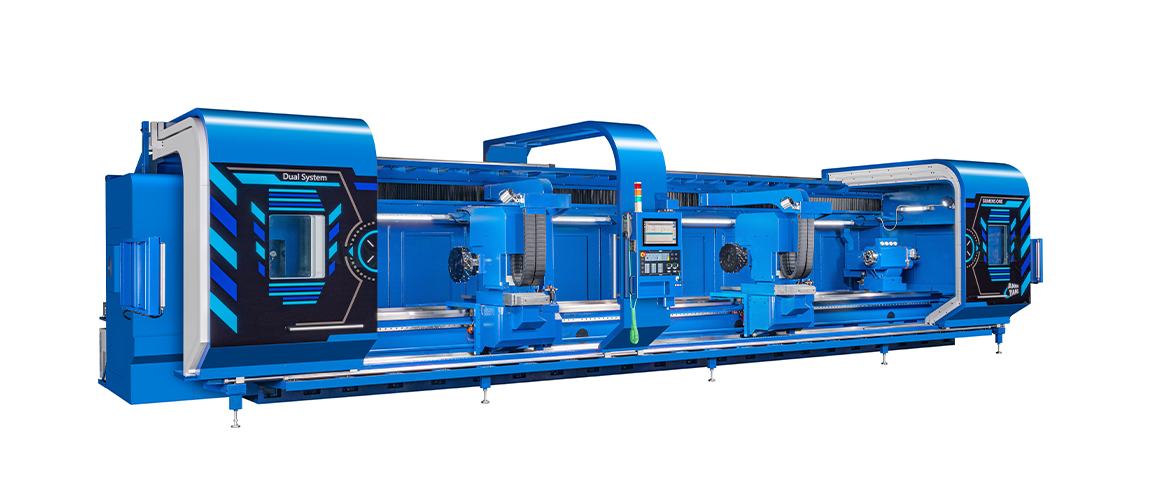

| MODELKA |
DY-1000C |
DY-1100C |
| Schopnost obrábění |
Vzdálenost mezi středy (mm) |
2000/3000/4000/5000/6000/7000/8000/9000/10000/11000/~30000 |
| Přehoupněte se přes postel |
1000 mm |
1100 mm |
| Přehoupněte se přes kočár |
660 mm |
760 mm |
| Postel |
Šířka |
1040 mm |
| Hlavní vřeteno |
Vřetenový nos |
D1-11, 130 mm, L 40-130, M 130-400, H 400-1200 ot./min.
A2-11, 165 mm, L 20-110, M 110-320, H 320-660 ot./min.
A2-15, 230 mm, L 20-110, M 110-320, H 320-660 ot./min.
A2-20, 310 mm, L 20-100, M 100-200, H 200-400 ot./min. |
| Vývrt vřetena |
| Rychlost vřetena (ot./min.) |
| Cestovat |
Příčný pojezd (osa X) |
520 mm |
550 mm |
| Podélný posuv (osa Z) |
Stejná jako vzdálenost mezi středy |
| Zdroje |
Rychloposuv osy X |
5M/min |
| Rychloposuv v ose Z |
5M/min |
| Rychlost řezného posuvu |
0,001-500 mm/ot (0,0004”-20”/ot) |
| Motory |
Hlavní motor |
Vřetenový motor Fanuc nebo Siemens 22kw |
| Střídač |
--- |
| Servomotor osy X |
Servomotor Fanuc nebo Siemens 2,49kw/11,9Nm |
| Servomotor osy Z |
Servomotor Fanuc nebo Siemens 8,31kw/39,7Nm |
| Olejové čerpadlo |
80W |
| Čerpadlo chladicí kapaliny |
450W, 6~10bar |
| Hydraulické čerpadlo nádrže (volitelné) |
3hp (2,2kw) |
| Kapacita nádrže |
Hydraulická nádrž (volitelně) |
20L |
| Mazací pumpa |
8L |
| Kulový šroub |
Průměr osy X |
40 mm, rozteč 10 |
| Průměr osy Z |
1000~6000: 63 mm / 7000~8000: 80 mm / 9000~: ozubená tyč |
| Koník |
Průměr brka |
115 mm (sta.) / 160 mm (op.) / 250 mm (op.) |
| Cestování brkem |
270 mm |
| Kužel brku |
MT6 |
| Délka (mm) |
5280 / 6280 / 7280 / 8280 / 9280 / 10280 / 11280 / 12280 / 13280 / 14280 ~ mm |
| Šířka (mm) |
3140 mm |
| výška (mm) |
2530 mm |
| NW (kg) |
12 500 / 14 900 / 17 300 / 19 800 / 22 400 / 24 800 / 27 200 / 29 600 / 31 900 / 34 300 ~ |
