| Artikel |
Modell |
AY-VMT-600 |

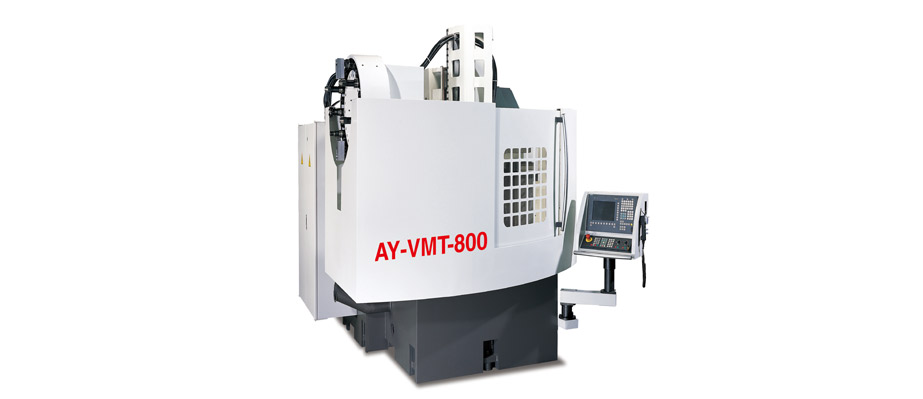

AY-VMT-800 |
| Tabelle |
Arbeitsfläche |
900 x 550 mm |
1100 x 600 mm |
| T-Schlitz (Größe x Anzahl x Teilung) |
18 x 4 x P100 |
18 x 5 x P100 |
| Max. Tabellenlast |
800 kg |
1000 kg |
| Reise |
X-Achsen-Verfahrweg |
600 mm |
800 mm |
| Y-Achsen-Reise |
500 mm |
| Z-Achsen-Verfahrweg |
Mit Tisch 650 mm / Mit Spannfutter 530 mm |
| Abstand vom Spindelende zum Tisch |
120 mm |
| Drehkapazität |
Max. Schwingen |
600 mm |
800 mm |
| Max. Schnittdurchmesser |
600 mm |
800 mm |
| Max. Schnittlänge |
530 mm |
| Spindel drehen |
Spindelnase |
A2-8 |
A2-8 / A2-11 |
| Spulengeschwindigkeit |
2000 U / min |
| Frässpindel |
Spindelnasenkonus |
HSK-63A |
| Spulengeschwindigkeit |
12000 U / min |
9000 U / min / 20000 U / min |
| Bett Weg |
Betttyp |
# 45 Linerführung |
| Bettiefe |
X: 70 / Y: 70 / Z: 70 mm |
| Bettbreite |
X: 600 / Y: 1250 / Z: 360 mm |
X: 650 / Y: 1450 / Z: 360 mm |
| Futter |
Schnelle Fahrt der X / Y-Achse |
30 m / min |
| Schnelle Fahrt der Z-Achse |
30 m / min |
| Vorschub schneiden |
1 ~ 8000 mm / min |
| ATC |
Werkzeugspeicherkapazität |
24 + 1 |
| Methode ändern |
Der nächste |
| Max. Werkzeugdurchmesser |
90 mm |
| Max. Werkzeuglänge |
300 mm |
| Max. Werkzeuggewicht |
10 kg |
| Motoren |
X-Achsen-Servomotor |
3,3 kW, 16 N / m |
| Y-Achsen-Servomotor |
4,87 kW, 27 N / m |
| Z-Achsen-Servomotor |
4,87 kW, 27 N / m |
| Zum Fräsen der Spindel |
7,5 bis 11 kW, 48 Nm, 1500 bis 12000 U / min |
| Zum Drehen der Spindel |
15 / 20,5 kW, 95,5 Nm, 1500 ~ 8000 U / min |
| Ölkühler |
1 HP |
| Schmierpumpe |
100 W. |
| Kühlmittelpumpe |
1 HP |
| Luftzylinder |
6 kg / cm² |
| Maschinengröße |
L x B x H. |
2600 x 2200 x 3000 mm |
2800 x 2300 x 3200 mm |
| Nettogewicht (ca.) |
9000 kg |
11000 kg |
