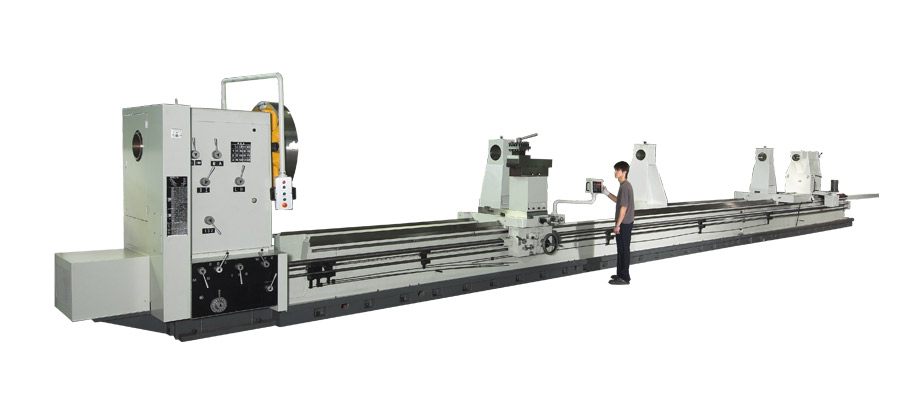

Torno manual convencional DY-1600G ~ 2000G (BED 888MM)

  • Especificaciones del Producto
  • Fotos
  • Descargar
MODELO DY-1600G DY-1700G DY-1800G DY-1900G DY-2000G
COLUMPIO Distancia entre centros 2000/3000/4000/5000/6000/7000/8000/9000/10000/11000/12000/13000/14000/15000/16000/17000/18000/19000/20000/21000/22000/23000/24000 / 25000mm (Dentro de 40000 está disponible)
Altura del centro (sobre la cama) 800 mm 850 mm 900 mm 950 milímetros 1000 mm
Balancear sobre la cama 1600 milímetros 1700 milímetros 1800 milímetros 1900 mm 2000 mm
Balanceo sobre tobogán transversal 1230 milímetros 1330 milímetros 1430 milímetros 1530 milímetros 1630 milímetros
Swing Over Gap 1900 x 750 2000 x 750 2100 x 750 2200 x 750 2300 x 750
CAMA Anchura 888 milímetros
HEADSTOCK Nariz del husillo A2-11 o A2-15 o A2-20 o A2-28 ISO
Diámetro del husillo 165 o 230 o 310 o 410 mm
Velocidad del eje (rpm) 5 ~ 400 rpm
Número de velocidad del eje 12 pasos
ALIMENTOS - HILO Husillo Ø58 mm. 2T.PI o 12 pasos
Rango de alimentación longitudinal 0,0100 ~ 1,4145 mm / rev
Rango de alimentación cruzada 0,0102 ~ 0,5735 mm / vuelta
Hilos en pulgadas 35 tipos, 1 ~ 59 TPI
Hilos métricos 34 tipos, 0.8 ~ 18 mm
DESLIZAMIENTO DE HERRAMIENTA Recorrido de deslizamiento transversal 1000 mm
Viaje de descanso compuesto 350 mm
TAILSTOCK Viajes Quill 400 mm
Diámetro de la canilla 220 mm / 295 mm (OPCIONAL)
Cono del centro

MT # 6 / MT # 7 (opc.)

MOTOR Motor principal 50 CV x 4P
Motor de alimentación rápida 1/2 HP
Bomba de refrigerante 1/2 HP
Longitud (mm) 4500/5500/6500/7500/8500/9500/10500/11500/12500/13500/14500/15500/16500/17500/18500/19500/20500/21500/22500/23500/24500/25500/26500/27500
Ancho (mm) 2200
Altura (mm) 2400 2500 2600 2700 2800
NW (kilogramo) 11000/13000/15000/17000/19000/21000/23000/25000/27000/29000/31000/33000/35000/37000/39000/41000/43000/45000/47000/49000/51000/53000/55000/57000

Capacidad de peso de la pieza de trabajo Chuck solo Chuck + Contrapunto Portabrocas + 1 apoyo estable + contrapunto Portabrocas + 2 Descanso estable + Contrapunto
Diámetro del husillo 165 mm 2500 kg 9000 kg 12000 kg 16000 kg
Diámetro del husillo 230-410 mm 3400 kg 10400 kg 15400 kg 20400 kg
* Las especificaciones anteriores están sujetas a cambios sin previo aviso. Requisito especial por favor conéctese con nosotros.
DY-1600G ~ 2000G (CAMA 888MM)
