Torni Heavy-Duty Progettati per la Lavorazione dei Rulli

La lavorazione di grandi rulli industriali presenta sfide ingegneristiche uniche a causa del loro peso estremo, delle lunghe dimensioni e dell'elevata precisione richiesta per la finitura superficiale. Ecco le principali difficoltà nella lavorazione dei rulli:
Vibrazione e Ondulazioni (Problemi di Stabilità)
Rapporto Lunghezza-Diametro: I rulli sono spesso molto lunghi e sottili rispetto al loro peso. Questo li rende soggetti a "cedimenti" o piegamenti sotto il proprio peso o sotto la pressione di taglio.
Segni di Ondulazione: Se il tornio non è sufficientemente rigido, le vibrazioni causano "ondulazioni", che lasciano motivi ondulati sulla superficie del rullo. Per questo Annn Yang utilizza letti extra-larghi e fusioni Meehanite per smorzare queste vibrazioni.
Durezza del Materiale
Rivestimenti Duri: Molti rulli (come quelli nei laminatoi d'acciaio) sono realizzati in leghe ad alta resistenza o hanno superfici indurite (come cromatura o rivestimenti speciali). Lavorarli richiede alta coppia a basse velocità e utensili estremamente durevoli.
Usura degli Utensili: Poiché l'area superficiale è così grande, un utensile potrebbe consumarsi prima di completare anche una sola passata, causando incoerenze nella finitura.
Supporto e Allineamento del Pezzo

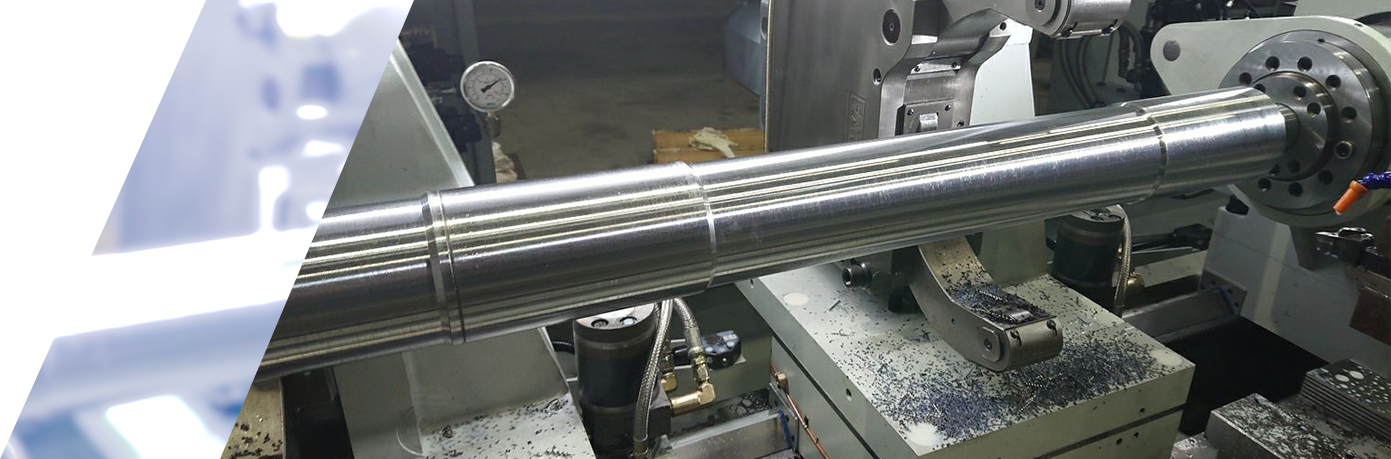

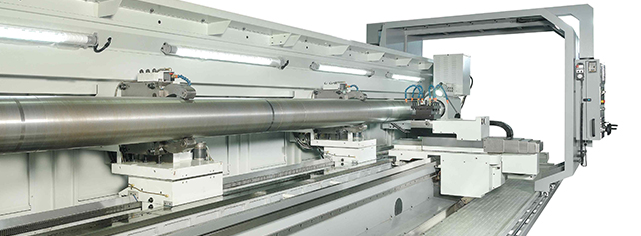

Necessità di Supporti Stabili: Non è possibile supportare un rullo lungo solo con il mandrino e il contropunta. È necessario utilizzare più supporti stabili per sostenere la parte centrale. Se non sono perfettamente allineati con l'asse del mandrino della macchina, il rullo sarà lavorato "fuori centro".
Carico di Peso: I grandi rulli possono pesare da 10 a 30 tonnellate. Gestire questo peso richiede un contropunta pesante e un mandrino con capacità di cuscinetto massiccia per prevenire guasti meccanici.

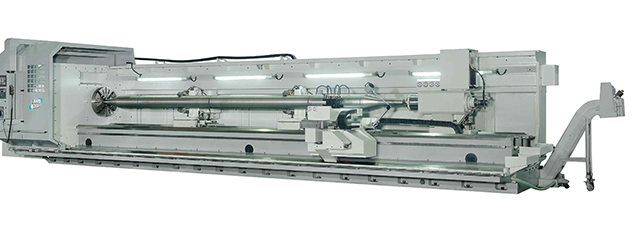

ANNN YANG fornisce torni pesanti ad alte prestazioni progettati specificamente per la lavorazione dei rulli, come quelli utilizzati nelle industrie della carta, dell'acciaio e dell'energia. Queste macchine sono progettate per gestire grandi diametri e pezzi pesanti mantenendo la precisione.

Caratteristiche Tecniche e Vantaggi
  • Letto ad Alta Rigidità:
    Costruito in fusione Meehanite ad alta resistenza. Il design a base unica previene vibrazioni e ondulazioni dell'utensile durante le operazioni pesanti.
  • Contropunta Pesante:
    Progettata specificamente per la stabilità, con diametri del fuso fino a 300~500 mm e conicità MT6/MT7 del fuso vivo per supportare pezzi pesanti.
  • Personalizzazione:
    Le macchine possono essere equipaggiate con accessori specializzati come asse C per fresatura, asse Y per lavorazioni fuori centro e supporti stabili ad alta capacità per sostenere rulli lunghi.
La tecnologia chiave dei torni Annn Yang per la lavorazione dei rulli risiede nel loro design strutturale ad alta rigidità e nelle ampie capacità di personalizzazione, che affrontano direttamente le sfide legate a vibrazioni ed espansione termica nei pezzi lunghi.
Struttura di Base ad Alta Rigidità
Fusione Meehanite Monopezzo: Il letto e la base sono costruiti come un'unica unità in ghisa Meehanite ad alta resistenza. Questo materiale offre eccellenti proprietà di smorzamento delle vibrazioni e previene le "ondulazioni" dell'utensile durante la lavorazione pesante di rulli lunghi.
Design del Letto Extra-Largo: Serie come la DY-1200C utilizzano un letto largo 692 mm (fino a 1400 mm nei modelli più grandi) per fornire una base stabile a carichi cilindrici pesanti.
Guide Indurite di Precisione: Le guide del letto sono trattate termicamente ad alta frequenza e rettificate con precisione a una durezza superiore a HRC 56, garantendo precisione e resistenza all'usura a lungo termine.
Componenti Specializzati Heavy-Duty
Mandrino Supportato a 3 Punti: Il mandrino è supportato da tre serie di cuscinetti di precisione per mantenere stabilità rotazionale e precisione di taglio durante cicli di lavorazione lunghi.
Contropunta e Fusi Robusti: Le contropunte presentano fusi induriti e rettificati con precisione (fino a 300 mm di diametro) progettati per sostenere il peso e la pressione assiale dei rulli industriali.
Rivestimento Turcite-B: Le guide scorrevoli sono rivestite con Turcite-B, un materiale a basso attrito che garantisce scorrimento uniforme e previene il fenomeno "stick-slip", fondamentale per ottenere finiture superficiali di alta qualità sui rulli.
Personalizzazione Avanzata per Rulli
Capacità di Lunghezza Estrema: Annn Yang è specializzata in distanze estreme "tra punte", con opzioni standard fino a 25 metri e ordini speciali fino a 40 metri.
Grandi Fori del Mandrino: Le macchine possono essere equipaggiate con fori del mandrino fino a 640 mm, consentendo la lavorazione di rulli con alberi sovradimensionati o requisiti di alesatura interna.
Funzionalità Multi-Asse: Per superfici complesse dei rulli, le macchine possono integrare asse C con freni idraulici, asse Y per fresature fuori centro e torrette con utensili vivi per tornitura, fresatura e foratura in un'unica configurazione.

Pezzi Applicabili

I torni ANNN YANG sono progettati per lavorare una vasta gamma di rulli industriali utilizzati in diversi settori pesanti. Questi rulli differiscono per materiale (acciaio, alluminio o rivestimento in gomma) e funzione, spaziando dal semplice trasporto del materiale a processi di pressatura e sagomatura ad alta precisione.

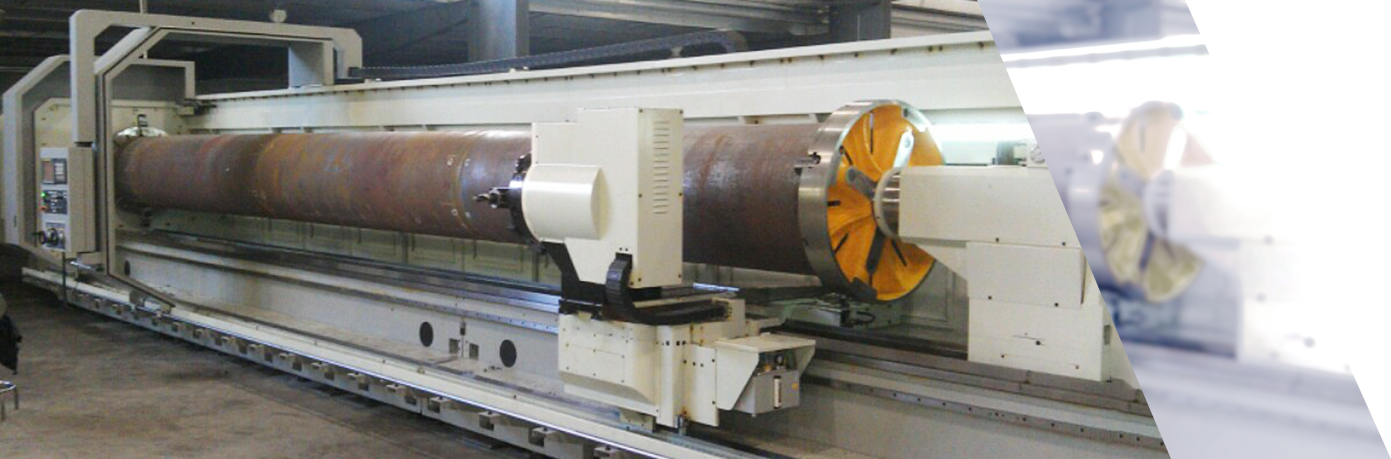

Rulli per Industria Pesante e Acciaierie

Si tratta generalmente di grandi rulli in acciaio ad alta resistenza che operano sotto pressioni e temperature estreme.

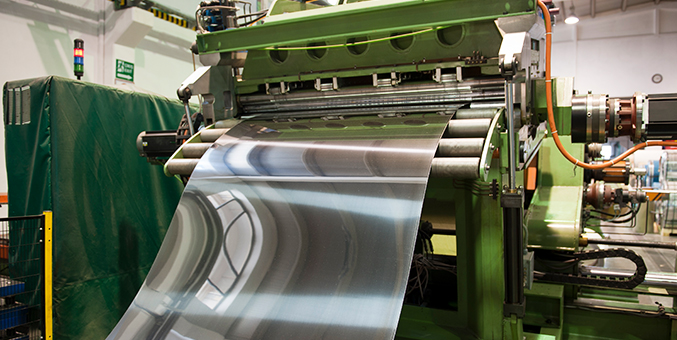

Rulli per Laminatoi: Utilizzati per laminare e sagomare lamiere, barre o coil d'acciaio.
Rulli Calandranti: Usati in metallurgia per controllare lo spessore delle lamiere metalliche.
Rulli per Frantumazione e Macinazione: Rulli heavy-duty progettati per frantumare materie prime.

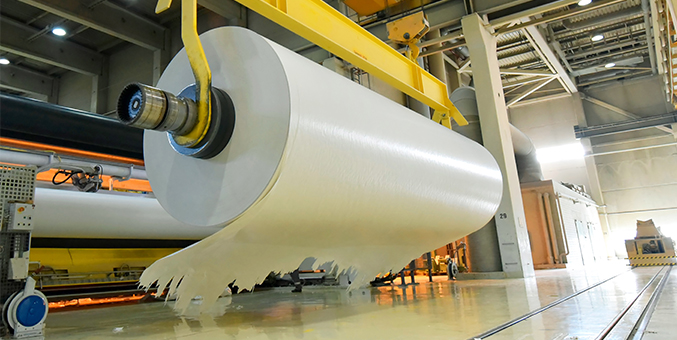

Rulli per l'Industria della Carta e della Polpa

L'industria della carta richiede rulli eccezionalmente lunghi e perfettamente bilanciati per garantire una qualità costante della carta senza pieghe.

Rulli di Formatura e Pressatura: Come i Breast Rolls o i Suction Rolls che rimuovono l'acqua dalla polpa bagnata.
Rulli di Asciugatura e Calandratura: Rulli riscaldati che asciugano e lisciando le superfici della carta.
Rulli di Avvolgimento e Guida: Rulli di grande diametro utilizzati per avvolgere rotoli di carta finiti di grandi dimensioni.

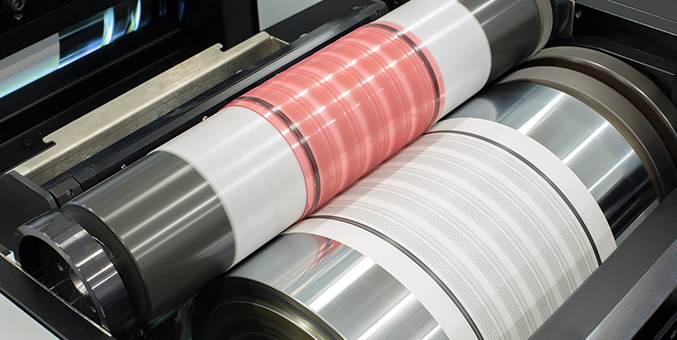

Rulli per Stampa e Packaging

Questi rulli richiedono spesso finiture superficiali ad alta precisione o rivestimenti speciali (come cromo o gomma) per trasferire inchiostro o film laminati.

Rulli Anilox: Rulli incisi utilizzati nella stampa flessografica per dosare l'inchiostro.
Rulli di Pressatura e Laminazione: Rulli accoppiati che applicano pressione per unire strati di packaging o film.
Rulli Spreader/Banana: Rulli curvi progettati per eliminare pieghe su nastri di carta o plastica in movimento.
Componenti per l'Industria Energetica e Navale

I torni Annn Yang lavorano anche grandi componenti cilindrici che funzionano in modo simile ai rulli in questi settori.

Alberi per Turbine Eoliche: Alberi massicci per turbine eoliche.
Alberi per Eliche Navali: Lunghi alberi di trasmissione per navi e imbarcazioni di grandi dimensioni.
Rulli Industriali Generali e per Nastri Trasportatori: Nuclei metallici grandi che azionano sistemi di trasporto pesanti in magazzini o miniere.
Rulli Agricoli: Tamburi robusti utilizzati per compattare il terreno e preparare i letti di semina.

Il valore di ANNN YANG

Il valore dei torni ANNN YANG per la lavorazione dei rulli risiede nell'elevato grado di personalizzazione, nella rigidità strutturale estrema e nell'affidabilità a lungo termine, che insieme garantiscono un rapido ritorno sull'investimento (ROI) per applicazioni industriali heavy-duty.

Fattori Chiave di Valore
Flessibilità di Personalizzazione
Il principale valore di ANNN YANG è la capacità di produrre torni non standard, "speciali". Ciò include lavorazioni di rulli fino a 40 metri di lunghezza e l'aggiunta di assi specializzati (Y, B o C) per tornitura, fresatura e rettifica in un'unica configurazione.
Controllo Vibrazioni & Precisione
Grazie all'uso di letti in ghisa Meehanite monopezzo trattati termicamente per il rilievo delle tensioni, questi torni mantengono l'elevata rigidità necessaria per prevenire le ondulazioni dell'utensile sui rulli lunghi. Questa stabilità consente precisioni "micro-lavorate" misurate in micron.
Durabilità e Bassa Manutenzione
Caratteristiche come le guide scorrevoli rivestite in Turcite-B riducono attrito e usura, mentre i mandrini supportati a tre punti garantiscono stabilità di taglio duratura. Questi design robusti sono pensati per funzionare in modo affidabile per decenni in ambienti esigenti come acciaierie e cartiere.

Larghezza del Letto vs Guida Applicativa

Larghezza del Letto (mm) Categoria Applicativa del Rullo Applicazioni Tipiche Serie Macchine Tipiche
558 Rulli Industriali Medi Rulli leggeri per nastri trasportatori, nuclei rulli stampa, alberi tessili DY-860C ~ 1100C
692 Rulli Industriali Heavy-Duty Rulli guida più lunghi per cartiere, rulli estrusione film plastico DY-1200C ~ 1500C
888 Rulli Metalmeccanici Pesanti Rulli per laminatoi d'acciaio che richiedono passate di taglio più profonde e coppia più elevata DY-1600C ~ 2000C
1040/1150 Rulli Ultra-Pesanti Stanze di laminazione a freddo, alberi per macchinari minerari e frantumatori DY-2000C ~ 2400C
1400/2000 Rulli Giganti / Personalizzati Cilindri di asciugatura carta, grandi alberi di propulsione navale Heavy Duty Specializzati

Perché la Larghezza del Letto è Importante per i Tuoi Rulli Heavy Duty

Offrendo questa gamma, ANNN YANG garantisce che non si spenda troppo per un letto da 2000 mm per un rullo leggero, ma assicura anche la necessaria "potenza" per gli alberi industriali più pesanti del mondo.

Supporto del Peso
Un letto più largo consente guide più larghe (V-ways e flat-ways). Questo distribuisce il peso di un rullo da 10-30 tonnellate su una superficie maggiore, prevenendo la deformazione del letto sotto pressione.
Anti-Torsione (Stabilità)
Durante la lavorazione di rulli di grande diametro, le forze di taglio sono immense. Un letto largo fornisce una base più ampia, prevenendo torsioni o vibrazioni durante operazioni ad alta coppia.

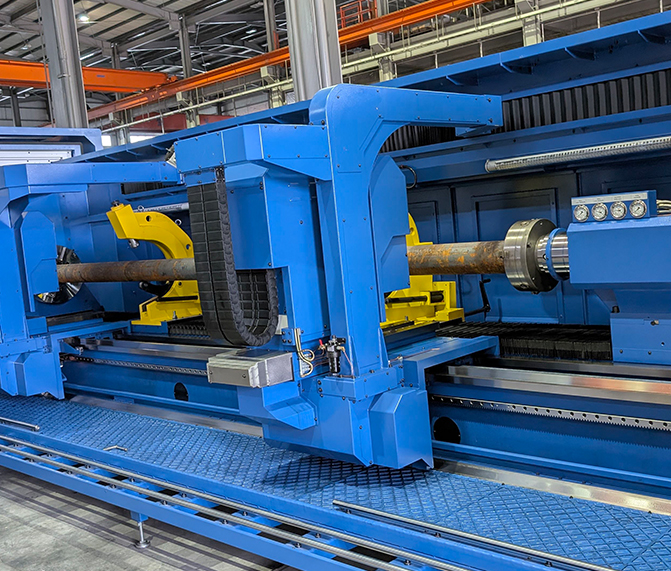

Integrazione dei Supporti Stabili
Per rulli lunghi, è necessario utilizzare Steady Rests grandi. I letti più larghi forniscono lo spazio necessario per montare questi supporti pesanti senza interferire con il movimento della torretta utensili.
Capacità di Smorzamento
Più ghisa nel letto (soprattutto Meehanite) significa migliore assorbimento delle vibrazioni. Questa è la "Tecnologia Chiave" che permette ad ANNN YANG di ottenere finiture superficiali speculari su rulli per carta o fogli metallici.
