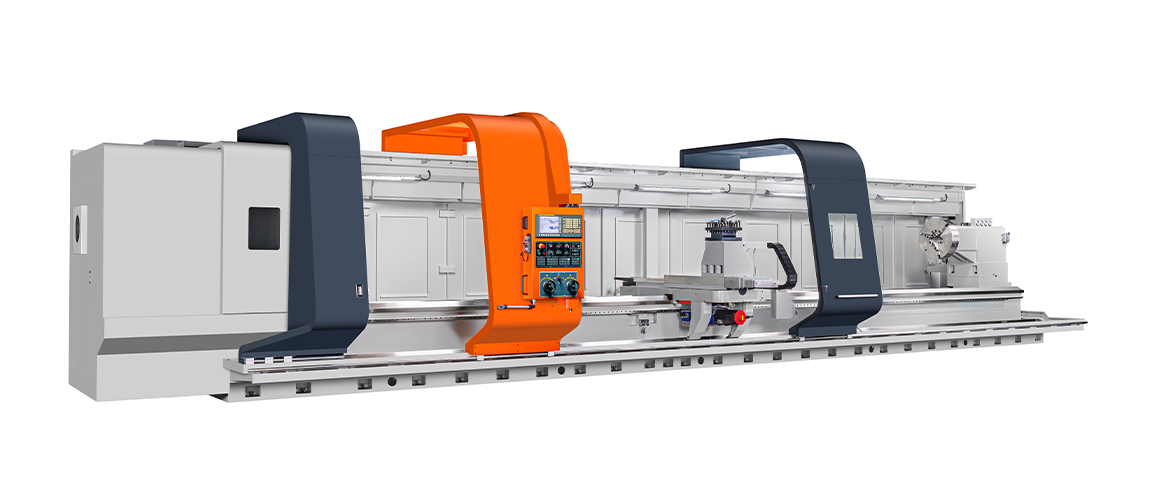

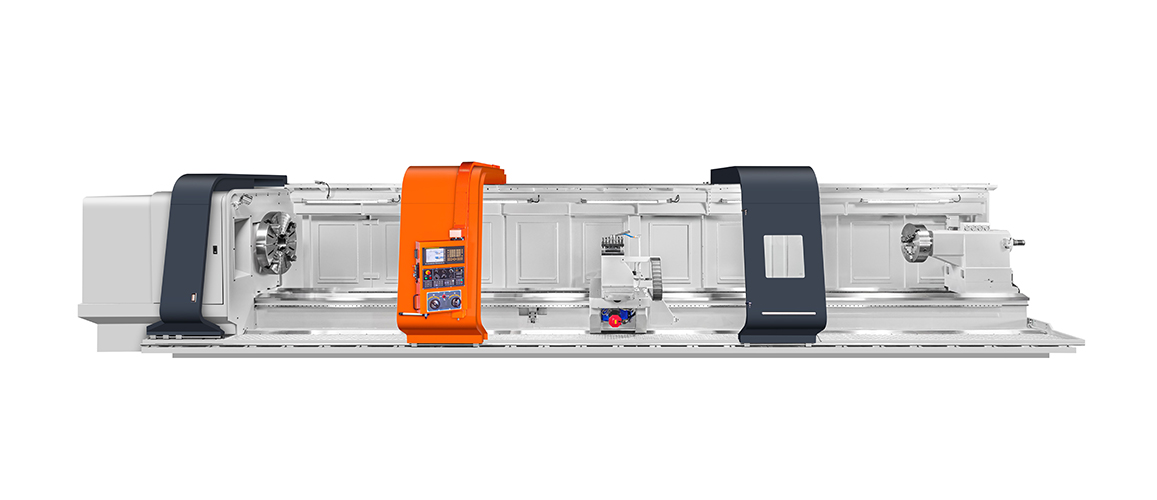

| MODELO |
DY-1600C |
DY-1700C |
DY-1800C |
DY-1900C |
| Capacidad de mecanizado |
Distancia entre centros |
1500/2000/3000/4000/5000/6000/7000/8000/9000/10000/11000/12000/13000/14000/15000/16000/17000/18000/19000/20000/21000/22000/23000/24000/25000 / 26000/27000/28000/29000/30000 |
| Balancear sobre la cama |
1600 milímetros |
1700 milímetros |
1800 milímetros |
1900 mm |
| Balanceo sobre tobogán transversal |
1120 milímetros |
1220 milímetros |
1320 milímetros |
1420 milímetros |
| CAMA |
Anchura |
888 milímetros |
| Husillo principal |
Nariz del husillo |
A2-15, 230 mm, L: 20-100, M: 100-200, H: 200-400
A2-20, 310 mm, L: 5-20, M: 20-70, H: 70-300
A2-20, 360 mm, L: 5-20, M: 20-70, H: 70-250
A2-28, 410 mm, L: 5-20, M: 20-70, H: 70-250 |
| Diámetro del husillo |
| Velocidad del eje (rpm) |
| Viajar |
Recorrido transversal (eje X) |
800 mm |
850 mm |
900 mm |
950 milímetros |
| Poste de herramientas estándar de 300 x 300 mm, un poste de herramientas más grande puede reducir el recorrido. |
| Recorrido longitudinal (eje Z) |
DBC-650 |
| Feeds |
Avance rápido del eje X |
5 M / min |
| Avance rápido del eje Z |
5 M / min |
| Velocidad de alimentación de corte |
0,001 - 500 mm / vuelta (0,0004 "- 20" / vuelta) |
| Motores |
Motor principal |
Siemens 1FK7167-ND4, 267 Nm, 28 kw |
| Inversor |
-------- |
| Servomotor del eje X |
Motor de servicio Siemens o Fanuc o Siemens
1FK7100-5AF71, 18 Nm, 3,77 kw, 3000 rpm |
| Servomotor del eje Z |
Motor de servicio Siemens o Fanuc o Siemens
1FK7100-5AF71, 48 Nm, 8,17 kilovatios, 3000 rpm |
| Bomba de aceite |
100 W |
| Bomba de refrigerante |
450 W, 6 ~ 10 bares |
| Bomba de tanque hidráulico (opcional) |
3 caballos de fuerza (2,2 kilovatios) |
| Capacidad del tanque |
Tanque hidráulico (opcional) |
20 litros |
| Bomba de lubricación |
8 litros |
| Husillo de bolas |
Diámetro del eje X |
40 mm |
| Diámetro del eje Z |
80 mm |
| Contrapunto |
Diámetro de la canilla |
200 mm |
| Viajes Quill |
450 mm |
| Taper de pluma |
MT6 |
| Longitud (mm) |
4930/5430/6430/7430/8430/9430/10430/11430/12430/13430/14430/15430/16430/17430/17430/18430/19430/20430/21430/22430/23430/24430/25430/26430/27430 / 28430/29430/30430/31430/32430/33430 |
| Ancho (mm) |
2830 |
| Altura (mm) |
2700 |
| NW (kilogramo) |
19500/13000/15100/17200/19300/21400/23500/25600/27700/29800/31900/34000/36100/38200/40300/42400/44500/46600/48700/50800/52900/55000/57100/59200/61300 / 63400/65500/67600/69700/71800 |
| * Las especificaciones anteriores están sujetas a cambios sin previo aviso. Requisito especial por favor conéctese con nosotros. |
