Tornos CNC DY-530 ~ 730C (BED 435MM)

  • Especificaciones del Producto
  • Fotos
  • Vídeo
  • Descargar
MODELO DY-530C DY-630C DY-730C
Capacidad de mecanizado Distancia entre centros 1000/1500/2000/3000/4000
Balancear sobre la cama 530 milímetros 630 milímetros 730 milímetros
Balanceo sobre tobogán transversal 310 milímetros 410 milímetros 510 milímetros
CAMA Anchura 435 milímetros
Husillo principal Nariz del husillo D1 - 8, 104 mm: L: 50 - 300, H: 300 - 2000 rpm
D1 - 11, 130 mm: L: 50 - 300, H: 300 - 1500 rpm
Diámetro del husillo
Velocidad del eje (rpm)
Cono del husillo MT10 o MT15
Viajar Recorrido transversal (eje X) 360 mm
Recorrido longitudinal (eje Z) 700/1200/1700/2700/3700 milímetro
Feeds Avance rápido del eje X 5 M / min
Avance rápido del eje Z 7.5 M / min
Velocidad de alimentación de corte 0,001 - 500 mm / vuelta (0,0004 "- 20" / vuelta)
Motores Motor principal 20 Hp
Inversor 20 Hp
Servomotor del eje X Servomotor AC Siemens o Fanuc o Fagor
FXM53 / 2,49 kilovatios, 11,9 Nm / 2000 rpm
Servomotor del eje Z Servomotor AC Siemens o Fanuc o Fagor
FXM73 / 4,36 kilovatios, 20,8 Nm / 2000 rpm
Bomba de aceite 80 W
Bomba de refrigerante 1/2 Hp
Bomba de tanque hidráulico (opcional) 3 Hp (2,2 kw)
Capacidad del tanque Tanque hidráulico (opcional) 20 litros
Bomba de lubricación 2 litros
Husillo de bolas Diámetro del eje X 25 mm / paso 5
Diámetro del eje Z 50 mm / paso 10
Contrapunto Diámetro de la canilla 90 mm
Viajes Quill 203 milímetros
Taper de pluma MT5
Longitud (mm) 3390/3890/4390/5390/6390
Ancho (mm) 2180
Altura (mm) 1730
NW (kilogramo) 3500/3650/3800/4100/4500
* Las especificaciones anteriores están sujetas a cambios sin previo aviso. Requisito especial por favor conéctese con nosotros.

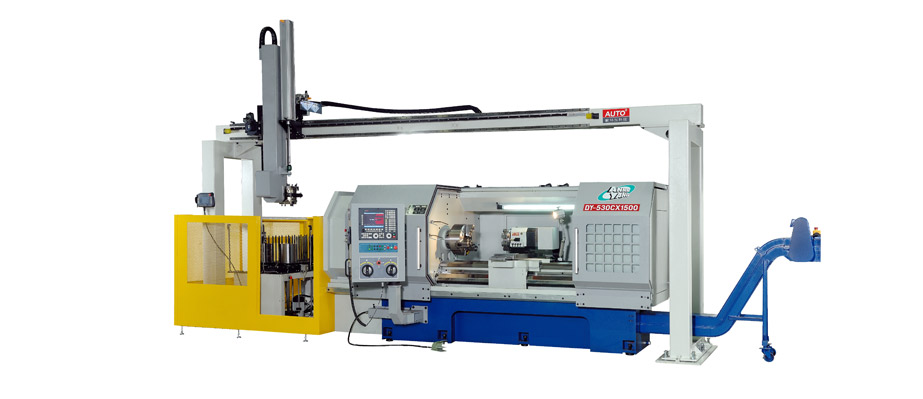

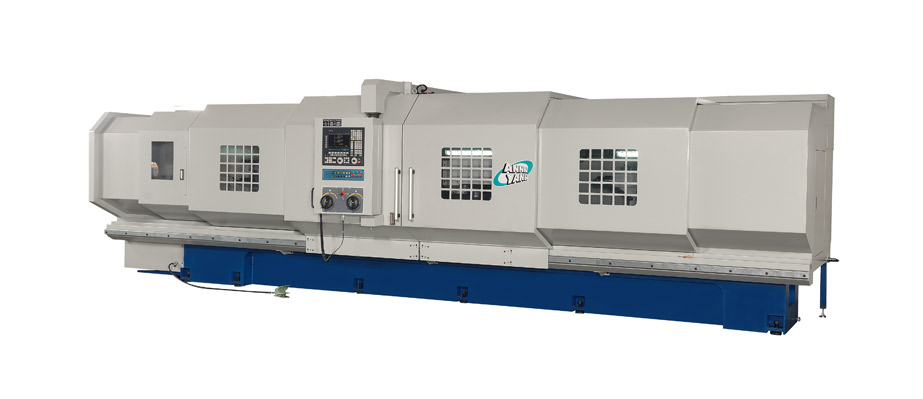

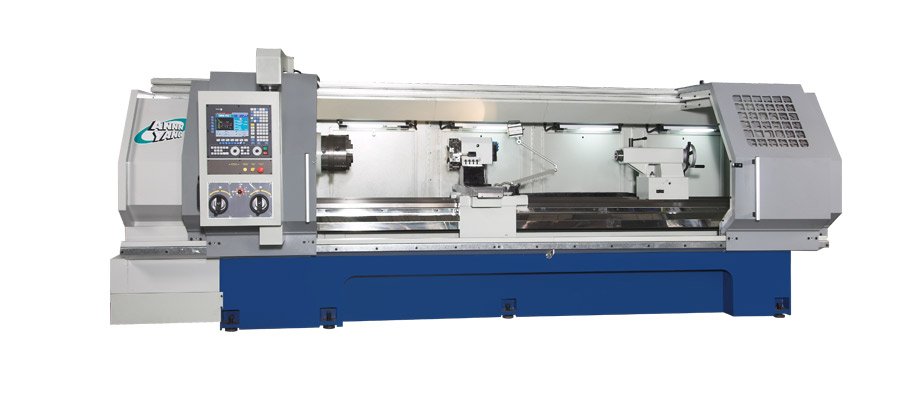

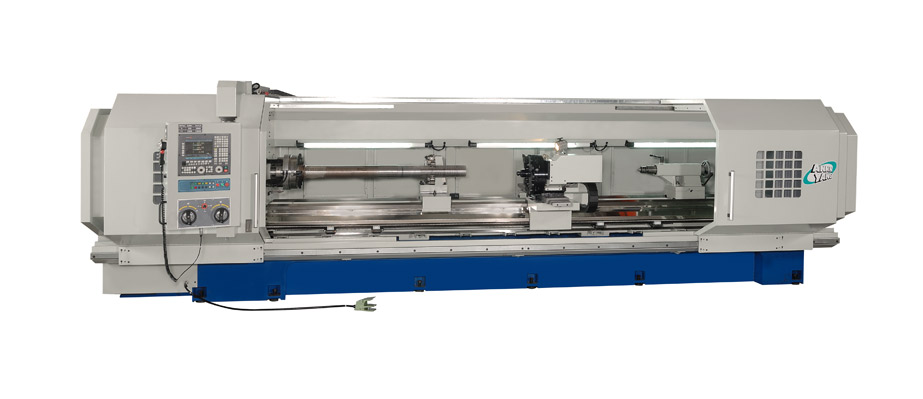

DY-530 ~ 730C (CAMA 435MM) DY-530 ~ 730C (CAMA 435MM) DY-530 ~ 730C (CAMA 435MM) DY-530 ~ 730C (CAMA 435MM) DY-530 ~ 730C (CAMA 435MM)
  • DY-530C_730C6dc5.pdf
