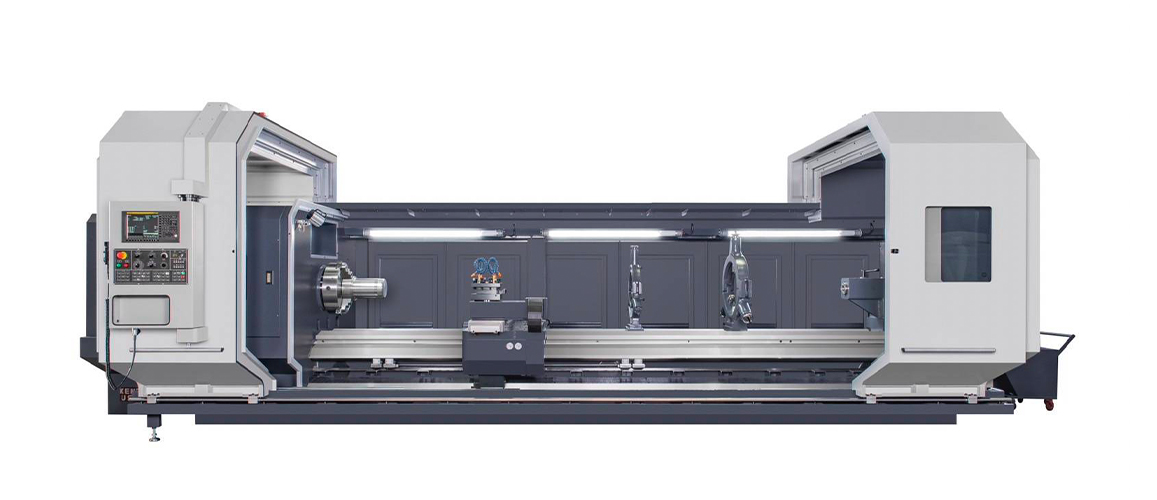

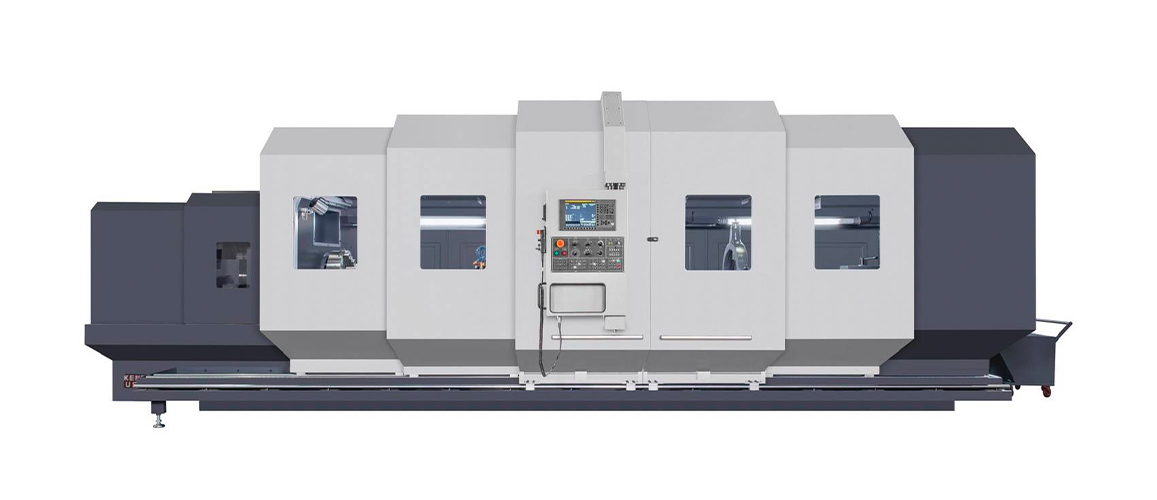

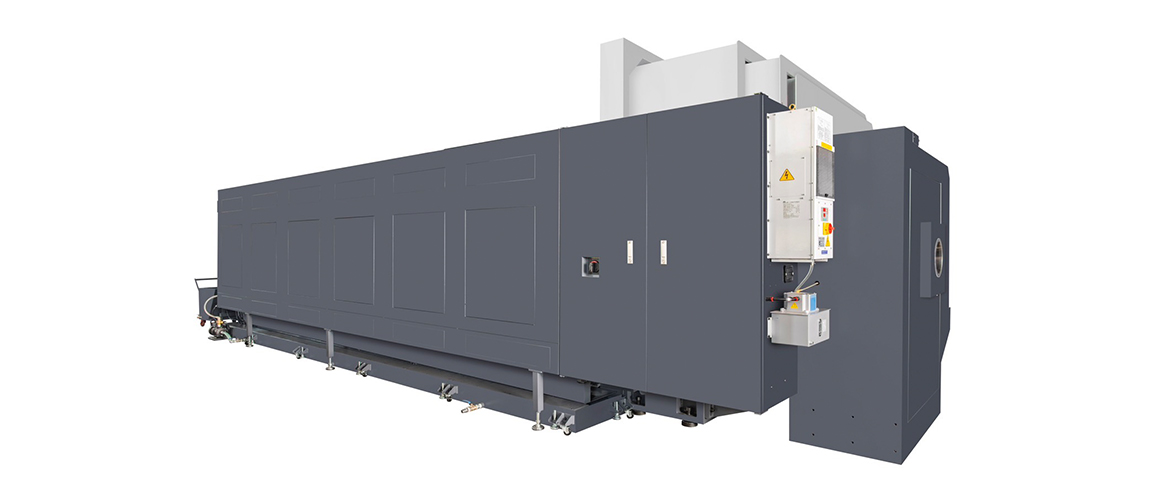

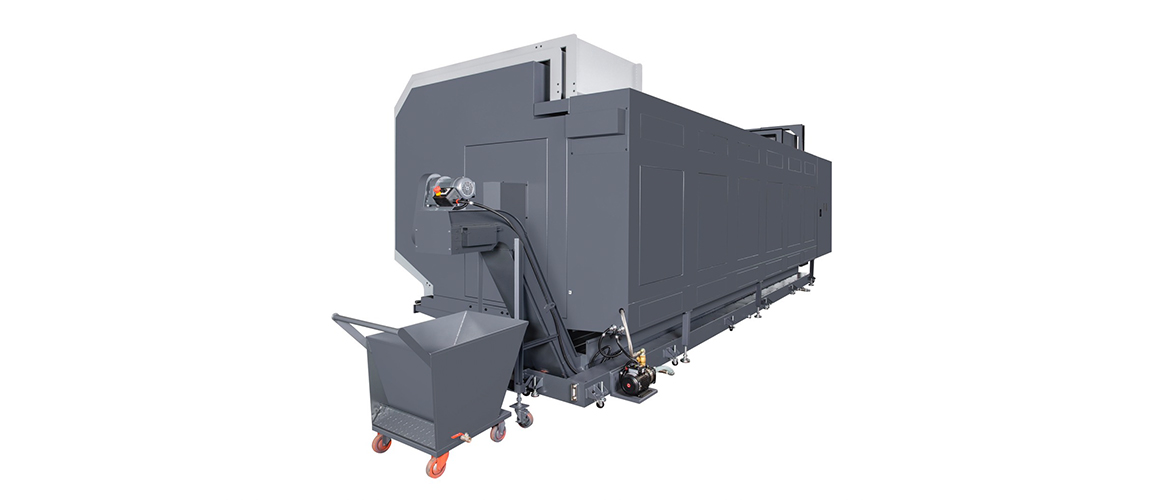

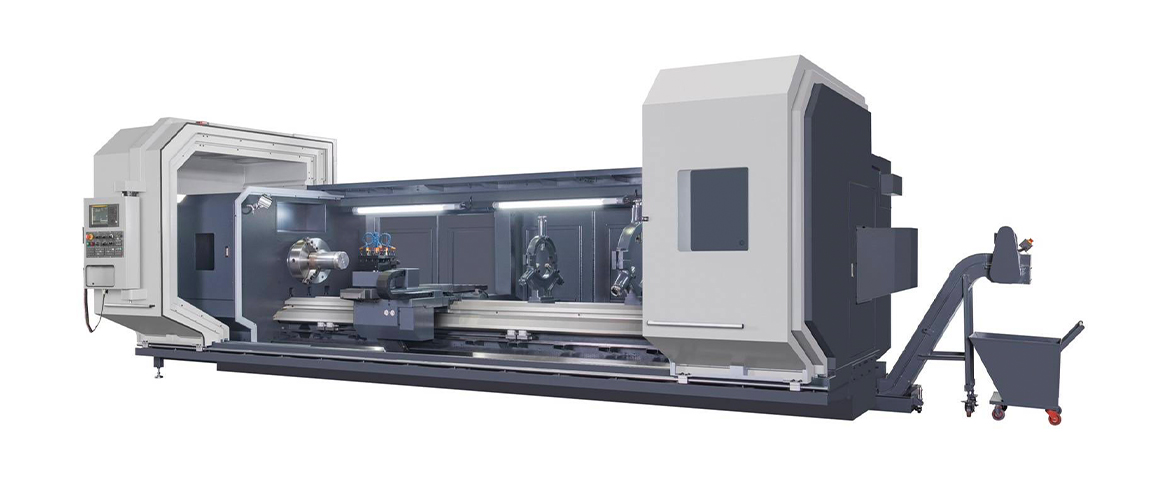

Oil Country CNC Lathe DY-860~1100C (BED 558MM)

  • Specification
  • Photos
  • Download
MODEL DY-660C DY-760C DY-860C DY-1000C DY-1100C
Machining Capability Distance Between Centers 1000 / 1500/ 2000 / 3000 / 4000 / 5000 / 6000 / 7000 / 8000 / 9000 / 10000 / 11000 / 12000 / 13000 / 14000 / 15000 / 16000
Swing Over Bed 660 mm 760 mm 860 mm 1000 mm 1100 mm
Swing Over Cross Slide 310 mm 410 mm 510 mm 650 mm 750 mm
BED Width 558 mm
Main Spindle Spindle Nose D1-11, 130 mm, L: 40-130, M: 130-400, H: 400-1200
A2-11, 165 mm, L: 20-110, M: 110-320, H: 320-660
A2-15, 230 mm,  L: 16-61,  M: 50-190,  H: 150-570
A2-20, 310 mm, L: 20-100, M: 100-200, H: 200-400
A2-20, 360 mm, L: 20-100, M: 100-200, H: 200-300
A2-28, 410 mm, L: 20-100, M: 100-200, H: 200-250
Spindle Bore
Spindle Speed (rpm)
Spindle Taper MT15
Travel Cross Travel (X Axis) 330 mm 380 mm 430 mm 500 mm 550 mm
Standard tool post 240 x 240mm, larger tool post might cause travel reduced.
Longitudinal Travel (Z Axis) DBC-350
Feeds X Axis Rapid Traverse 5 M/min
Z Axis Rapid Traverse 5 M/min
Cutting Feed Rate 0.001 - 500 mm/rev (0.0004" - 20"/rev)
Motors Main Motor 30 hp 30 hp 40 hp 40 hp 40 hp
Inverter 30 hp 30 hp 40 hp 40 hp 40 hp
X Axis Servo Motor Siemens or Fanuc or Fagor AC servo motor FXM53, 11.9 Nm, 2.49 kw, 2000 rpm
Z Axis Servo Motor Siemens or Fanuc or Fagor AC servo motor FXM76, 39.7 Nm, 8.31 kw, 2000 rpm
Oil Pump 100 W
Coolant Pump 450 W, 6 ~ 10 bar
Hydraulic Tank Pump (Optional) 3 hp (2.2 kw)
Tank Capacity Hydraulic Tank (Optional) 20 L
Lubrication Pump 8 L
Ball Screw X Axis Diameter 40 mm
Z Axis Diameter 1000 ~ 6000: 63 mm, 7000 ~ 10000: 80 mm, 10000 ~ 160000: Gear Rack
Tailstock Quill Diameter 115 mm / 160 mm (OPT.)
Quill Travel 300 mm
Quill Taper MT6
Length (mm) 4080 / 4580 / 5080 / 6080 / 7080 / 8080 / 9080 / 10080 / 11080 / 12080 / 13080 / 14080 / 15080 / 16080 / 17080 / 18080 / 19080
Width (mm) 2710
Height (mm) 2330
N.W (kg) 7700 / 8400 / 9100 / 10500 / 11900 / 13300 / 14700 / 16100 / 17500 / 18900 / 20300 / 21700 / 23100 / 24500 / 25900 / 27300 / 28700
* Above specifications are subject to change without notice. Special requirement please connect with us.
